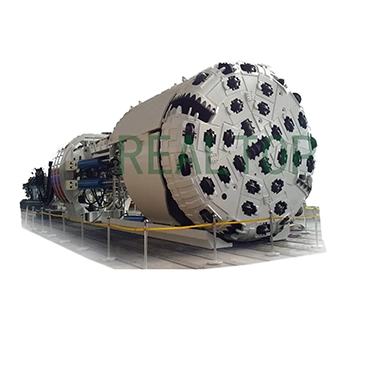

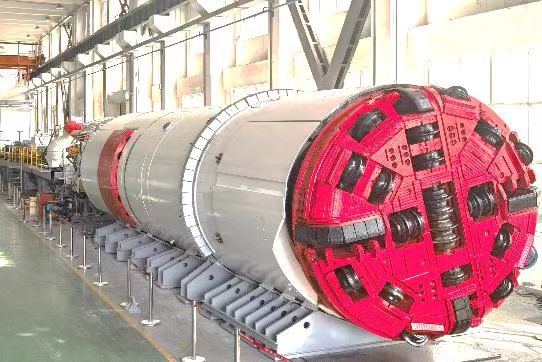

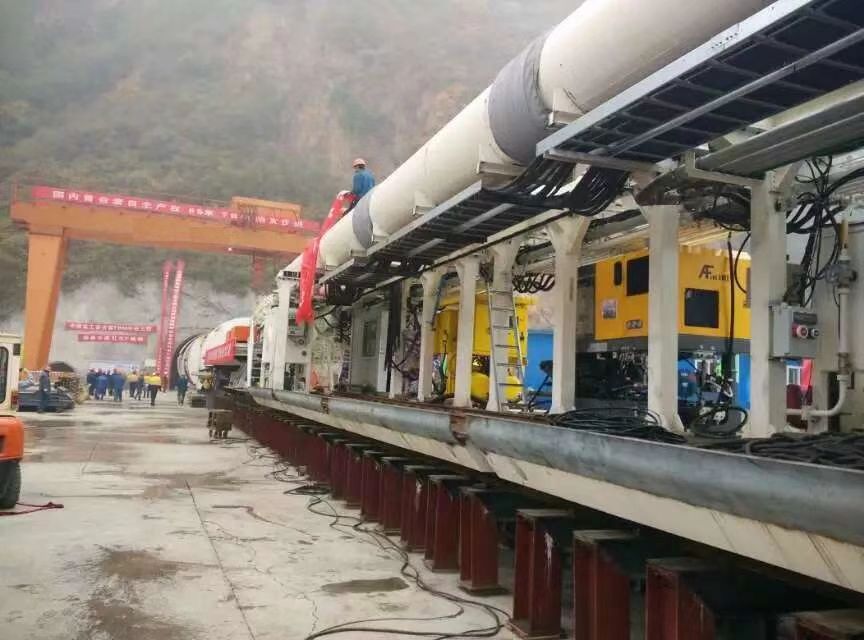

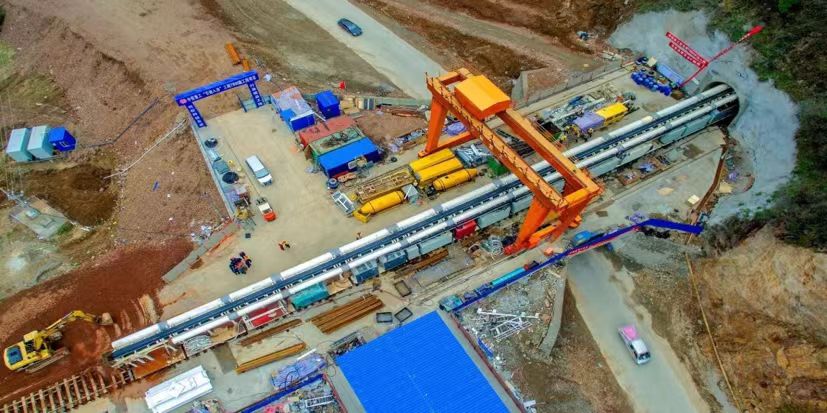

पूरा चेहरा टनलिंग बोरिंग मशीन पत्थर की स्थिति में
पूरा चेहरा रॉक टनलिंग मशीन (TBM) एक बड़े पैमाने पर भूमि-नीचे का निर्माण सामान है जो यांत्रिक, विद्युत, और हाइड्रौलिक प्रणालियों को एकजुट करता है, जिसमें उच्च प्रौद्योगिकी शामिल है। यह मुख्य रूप से रेलवे, राजमार्ग, जल संसाधन और जलविद्युत सुरंगों, मेट्रो और भूमि-नीचे की इमारतों के रॉक परतों में निर्माण के लिए उपयोग किया जाता है। विभिन्न रॉक स्थितियों के अनुसार, टनलिंग मशीनों को शील्ड या खुले संरचना का उपयोग करने की अनुमति है, जिसमें समर्थन विधियां जैसे एंकर छड़ों, एंकर केबल, जाल फैलाना, चाप बीम, शील्ड सर्किट, इन्जेक्शन, और कंक्रीट स्प्रेडिंग शामिल हैं, जिससे टनल बोरिंग से पहले पता लगाने और पहले से ही परीक्षण बोरिंग की आवश्यकता पूरी हो जाती है। टनल बोरिंग प्रणाली बोरिंग, समर्थन, वायुधारा और धूल निकालना, दूरस्थ सामग्री और मिट्टी का परिवहन, स्व-नेविगेशन और समानांतर निरंतर कार्यों के लिए बुद्धिमान निगरानी शामिल है। यह सुरक्षित, कुशल, उच्च-गुणवत्ता, आर्थिक विकास, कम श्रम और बुद्धिमान टनल बोरिंग लक्ष्य प्राप्त करने में मदद करता है।
पूरा चेहरा पत्थर की टनलिंग मशीन 3.8m-5.0m व्यास के टनल, लगभग 10% ढाल, 3000m से अधिक टनल लंबाई वाले टनल के लिए उपयुक्त है, और एन पत्थर की एकाक्षीय संपीडन बल ≤ 250Mpa .
टनल आईडी (मिमी) |
मशीन आयाम OD*L(mm) |
कटरहेड शक्ति (kW*set) |
कटरहेड टॉर्क (kN·m) |
चक्र (r/मिन) |
स्टीयरिंग जैक (kN*st*set) |
थ्रʌस्ट सिलिंडर (kN*st*set) |
आगे बढ़ना दर (मिमी/मिन) |
हाइड्रॉलिक यूनिट (KW) |
न्यूनतम घुमाव त्रिज्या(m) |
मशीन प्रकार |
पावर स्रोत (Hz\/V) |
Φ3800 |
3680 x 11000 |
250 x 4 |
955 |
0-12 |
1960 x 8 |
1470x2100x12 |
0-150 |
37.5+7.5 |
30 |
शील्ड प्रकार |
50/400,10000 |
Φ5000 |
5000 x 22000 |
280 x 7 |
2000 |
0-12 |
|
2750x1600x4 |
0-150 |
110 |
80 |
खुला प्रकार |
50/690,20000 |
